İyi tasarlanmış bir elektrik panosu; güvenli çalışma, kolay bakım ve uzun ömür sağlar. DIN ray yerleşimi, kablo kanalı boyutlandırması, ısı yönetimi ve devre gruplandırması pano tasarımının temel parametrelerini oluşturur.

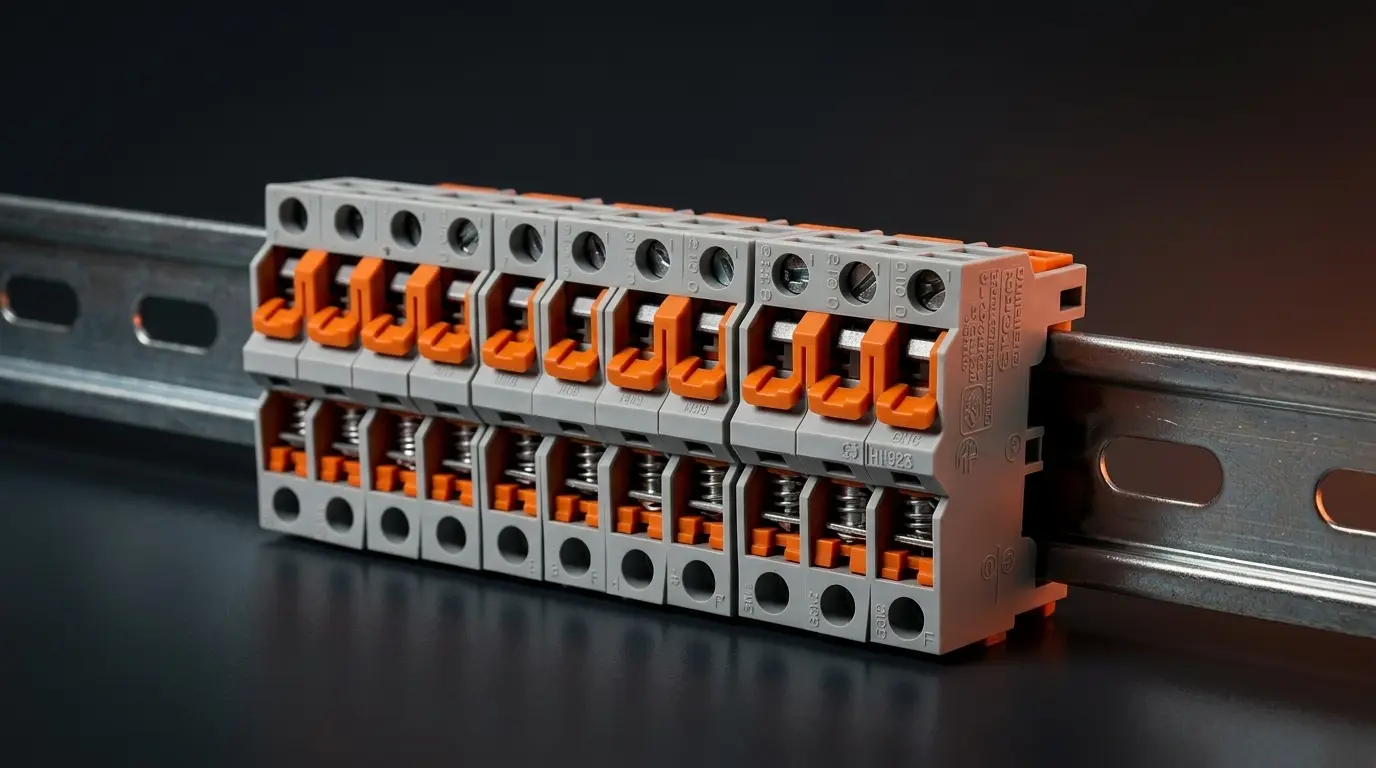

DIN Ray Yerleşimi
Standart DIN ray EN 50022 kapsamında 35 mm genişliğindedir; bazı uygulamalarda 15 mm ve 75 mm ray da kullanılır. Doğru ray yerleşimi için temel kurallar:
- Ray arası mesafe: Terminal blok veya modüler cihazların açılabilmesi için raylar arasında en az 60–80 mm boşluk bırakın
- Alt boşluk: En alt rayın pano tabanından yüksekliği en az 100 mm olmalı — kablo çıkışı ve topraklama için alan
- Üst boşluk: Kablo kanalı çıkışı ve kapak contası için en az 80 mm
- Yan boşluk: Kapı kapanışı ve kablo çıkış deliği için her iki yanda en az 60 mm
Kablo Kanalı Boyutlandırması
Kablo kanalı doluluk oranı maksimum %60'ta tutulmalıdır — hem montaj kolaylığı hem de ısı yönetimi için:
- Kullanılacak toplam kablo kesitlerini hesaplayın
- %60 doluluk ile gereken kanal iç alanını belirleyin
- Standart kanallar: 25×40, 40×60, 60×60, 80×80, 100×100 mm
- Güç kabloları ve sinyal kabloları ayrı kanallara alın — EMC ve güvenlik için
Güç ve sinyal kablolarını aynı kanalda yönlendirmek zorundaysanız metalik bölücü kullanın. Kanal boyutunu daraltmak için flat ribbon kabloları tercih edin — aynı sinyal sayısında kablo hacmini %60 azaltır.
Isı Yönetimi
Pano içi ısınma en yaygın arıza kaynağıdır. Temel kurallar:
- Tüm bileşenlerin güç kayıplarını (watt cinsinden) toplayın
- Pano ısı kapasitesini (m² × 5,5 W/m²K) hesaplayın
- Hesaplanan ısı ≤ pano kapasitesi → doğal konveksiyon yeterli
- Aşım varsa fan-filtre veya klima montajı gerekir
- Fan konumu: alt girişten soğuk hava girer, üstten sıcak hava çıkar
Devre Gruplandırması
Panonun mantıksal düzenlenmesi bakım süresini önemli ölçüde kısaltır:
- Güç girişi (üst): Ana sigorta, toprak barası, OVP (aşırı gerilim koruması)
- Güç dağıtımı (orta): Besleme sigortaları, kontaktörler, frekans sürücüleri
- Kontrol (alt): PLC, güç kaynağı (24 V DC), terminal bloklar, röle kartları
- I/O terminal blokları: Pano alt kenarına yakın — saha kablo girişine en kısa mesafe
IEC 61439 Standardı
Endüstriyel panolar IEC 61439-1/2 standardına uygun olmalıdır. Bu standart şu gereksinimleri tanımlar:
- Kısa devre dayanım doğrulaması (kW cinsinden)
- Sıcaklık yükselmesi sınırları (bileşen ve klemenslerde)
- Yalıtım direnci ve dielektrik test
- Koruma derecesi (IP) doğrulaması
- İşaretleme ve dokümantasyon gereksinimleri
